泊頭市建新鑄造公司專業(yè)生產(chǎn)HT250-300高品質(zhì)產(chǎn)品， HT250-300適于制造煉鋼用軌道板、氣缸套、泵體、閥體、齒輪箱體、齒輪、機床鑄件，機床床身，大型鑄件，鑄鐵平臺，劃線平板、水平儀、機床床身、立柱、油缸以及汽(柴)油機的活塞環(huán)、活塞等。

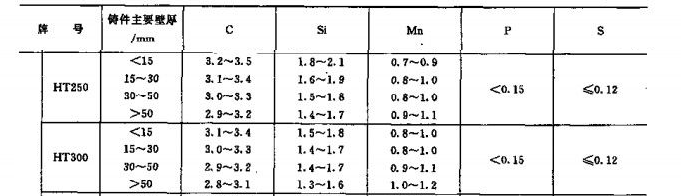

建新鑄造公司HT250-300產(chǎn)品的化學(xué)控制

1、碳（C）碳是鑄鐵的基本元素，碳在鑄鐵中的存在形式主要有兩種：一種是以游離狀結(jié)晶碳石墨的形式存在，另一種是以化合狀滲碳體的形式存在，也正是碳在鑄鐵中的這種存在形式，把鑄鐵分成許多類型。含碳量高，有利于促進石墨化，但是材料強度和硬度較低；如含碳量控制適合，又得到合理化孕育，有較高的機械強度和硬度；如果含碳量低，又得不到合理化孕育，會使其強度高、硬度高、不便于機械加工。

2、奎（Si）硅能在減少碳在液態(tài)和固態(tài)鐵中的溶解度，促進石墨析出，因此是促進石墨化的元素。

3、錳（Mn）錳是阻礙石墨化元素，故提高含錳量會增加基體組織中的珠光體數(shù)量。隨錳含量的增加，鑄鐵的強度、硬度增加，而塑性和韌性降低。

4、硫(S)硫在鑄鐵中通常被認(rèn)為是有害元素。硫穩(wěn)定滲碳體，阻止石墨化。硫化鐵的溶點低、且質(zhì)軟而脆，能降低鑄鐵的強度，促進鑄鐵的收縮，并引起鑄鐵的過硬和裂紋形成。

5、磷（P）磷在鑄鐵中通常也被認(rèn)為是有害元素，能溶于液態(tài)鑄鐵中，并降低碳在液態(tài)鑄鐵中的溶解度，有略微促進石墨化作用。

在HT250-300產(chǎn)品的試制生產(chǎn)和批量生產(chǎn)過程中，我們建新鑄造公司根據(jù)爐前化驗結(jié)果，再調(diào)整最終各元素含量，嚴(yán)格控制各元素的含量及平衡關(guān)系，并進行孕育處理。河北工業(yè)大學(xué)的錢立教授說：“有些廠的設(shè)備并不先進，但是現(xiàn)場管理搞得好，科學(xué)、嚴(yán)謹(jǐn)，照樣也能夠出好的新產(chǎn)品”。建新鑄造公司不但理化檢驗設(shè)備先進、齊全，而且管理措施科學(xué)、嚴(yán)謹(jǐn)。所以我們生產(chǎn)出的HT250-300產(chǎn)品，物理性能各項技術(shù)指標(biāo)，完全符合客戶的要求，產(chǎn)品質(zhì)量好，產(chǎn)品供不應(yīng)求。
