T型槽平臺又叫T型槽平板是一種表面帶有T型槽用于裝配，調試機械設備的焊接鑄鐵平臺量具，我公司生產的鑄鐵T型槽平臺和劃線平臺一樣嚴格執行國家相關行業標準，使用高強度鑄鐵鑄造，不僅精度穩定，而且堅固耐用。
T型槽平板工作面采用的是刮研工藝，用涂色的方法進行檢驗，保證了平面的精度。工作面一般有T型槽，也可以根據要求加工長孔和圓孔，這種T型槽平臺采用的是優質純鐵鑄造而成的。我公司生產T型槽平臺廣泛應用在動力機械設備的裝配、調試、焊接、鉚焊，這種產品表面帶有T形槽，可以固定機械設備。

T形槽尺寸一般標準設計

1.2.10 T形槽尺寸

表1   T形槽      (mm)
						E,F和G刀45度角或倒圓

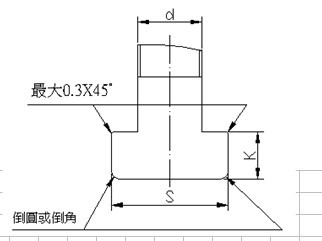

T形槽																				螺栓頭部
A		B				C				H				E		F		G		d		S		K
基本 尺寸		最小 尺寸		**** 尺寸		最小 尺寸		**** 尺寸		最小 尺寸		**** 尺寸		**** 尺寸		**** 尺寸		**** 尺寸		公稱 尺寸		**** 尺寸		**** 尺寸
5		10		11		3.5		4.5		8		10		1		0.6		1		M4		9		3
6		11		12.5		5		6		11		13								M5		10		4
8		14.5		16		7		8		15		18								M6		13		6
10		16		18		7		8		17		21								M8		15		6
12		19		21		8		9		20		25								M10		18		7
14		23		25		9		11		23		28		1.6				1.6		M12		22		8
18		30		32		12		14		30		36				1				M16		28		10
22		37		40		16		18		38		45						2.5		M20		34		14
28		46		50		20		22		48		56								M24		43		18
36		56		60		25		28		61		71		2.5						M30		53		23
42		68		72		32		36		74		85				1.6		4		M36		64		28
48		80		85		36		40		84		95				2		6		M42		75		32
54		90		95		40		44		94		106								M48		85		36
